Puzzle Parking System
승강횡행식
- 2단식 - 2단식으로 배열된 운반기구중 임의의 상단의 자동차를 출고 시키고자 하는 경우, 하단의 운반기를 수평이동시켜 상단의 운반기가 하강이 가능하도록 하는 방식입니다.

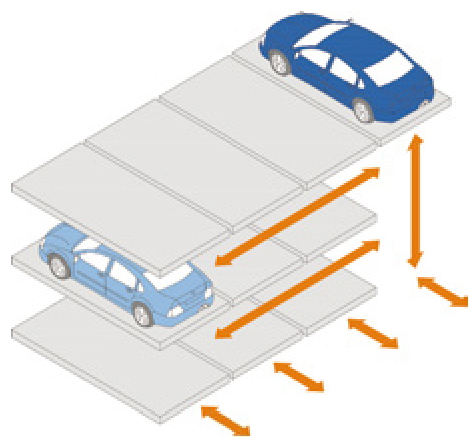

- 다단식 - 다단으로 배열된 운반기중 임의의 상단의 자동차를 입고 또는 출고시키고자 하는 경우, 하단의 운반기를 수평이동시켜 상단의 운반기의 하강이 가능하도록 하는 방식으로 최상단의 운반기 및 최하단의 운반기는 각각 승강 및 수평이동만 행하고, 중간부의 운반기는 승강 및 수평이동을 행합니다.
주요특징
- 다른 차량을 빼지 않고도 특정차량 출고 가능합니다.
- 설치, 분해 및 재배치가 용이합니다.
- 빠른 주차 및 출차 시간을 제공합니다.
- 비용이 기존 콘크리트 주차장보다 훨씬 낮습니다.

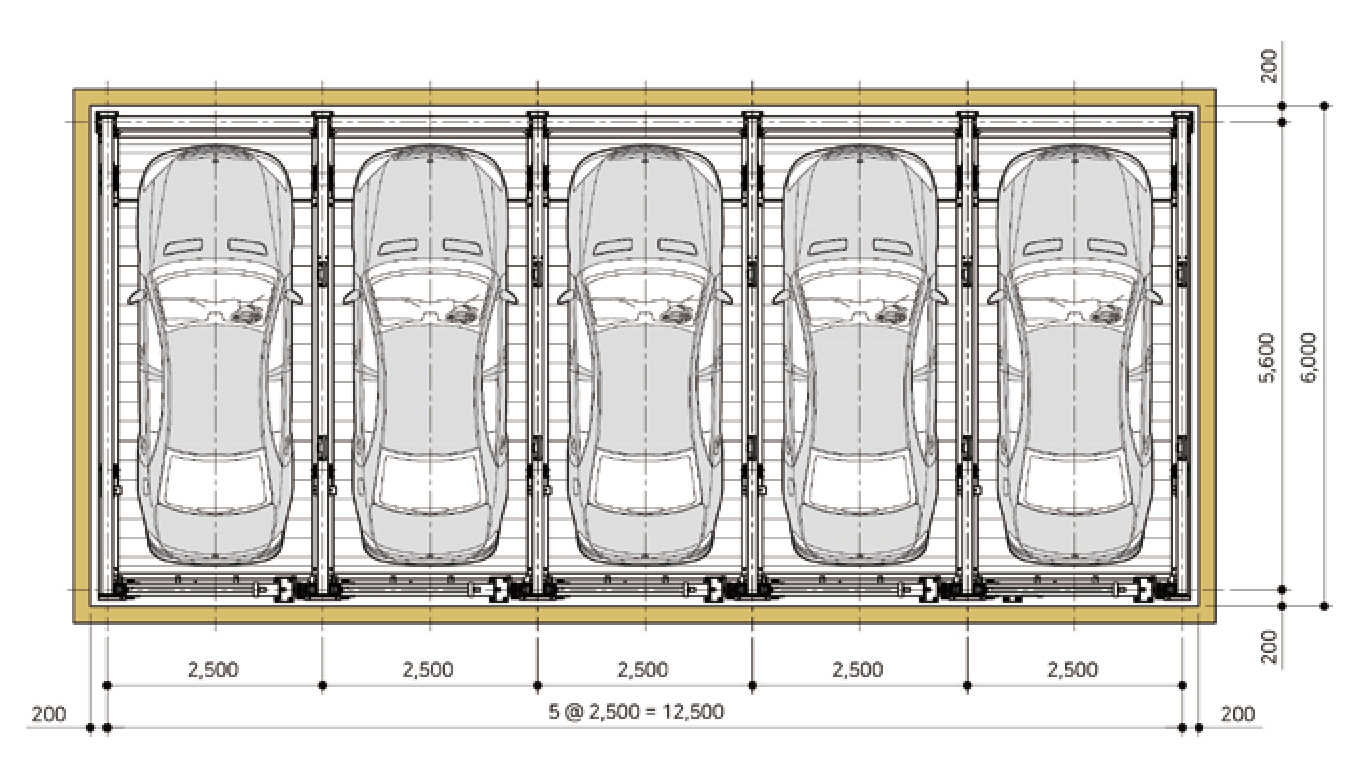

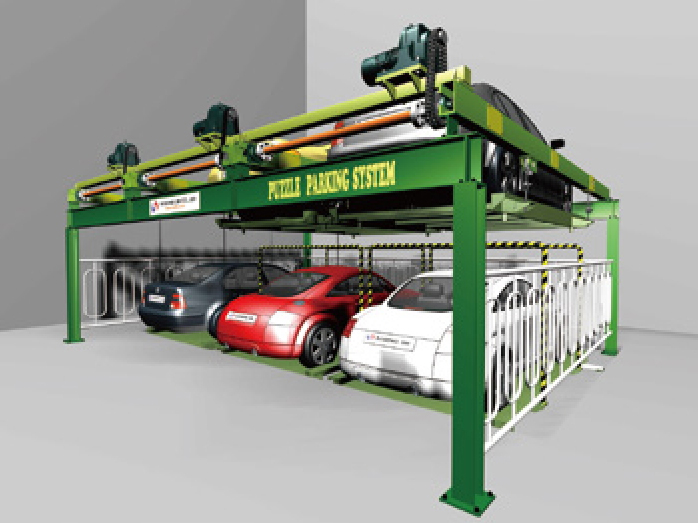

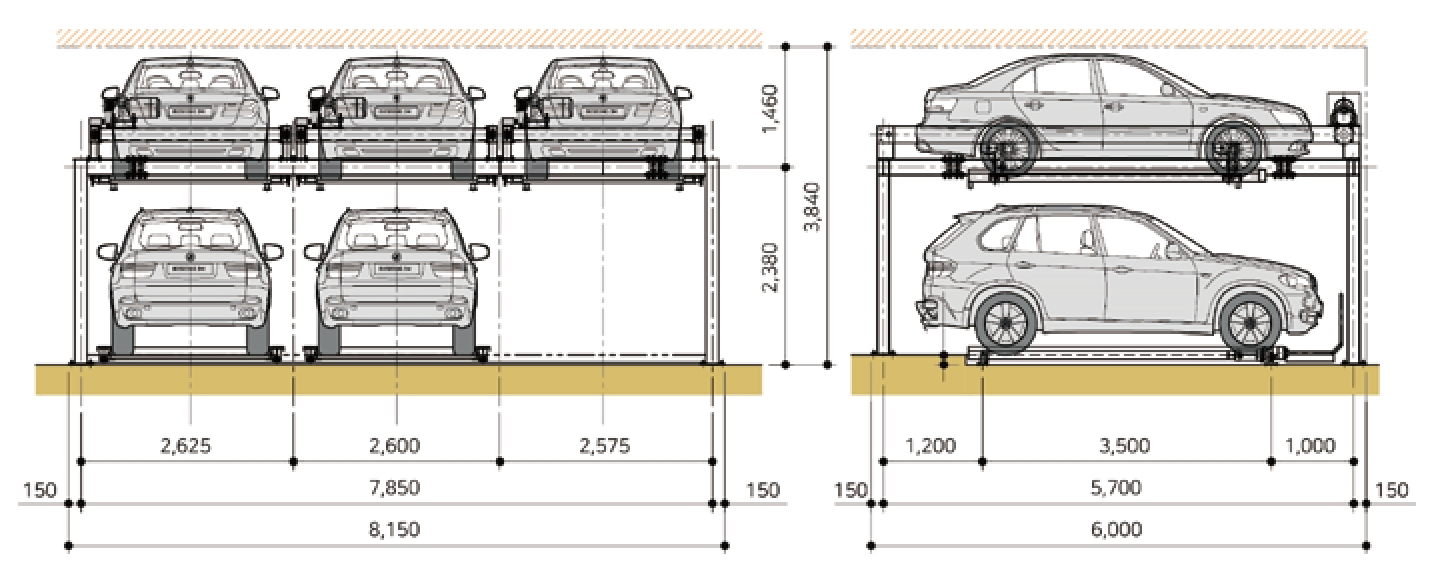

Above and Ground type / 2 Level

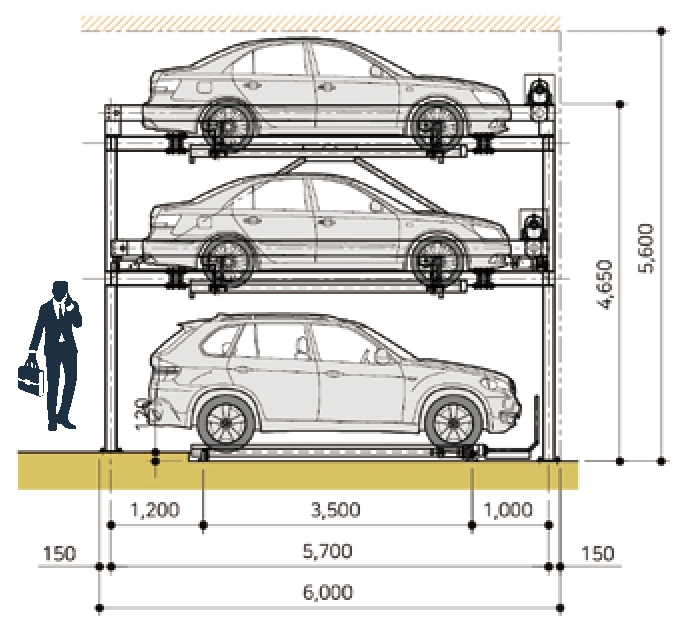

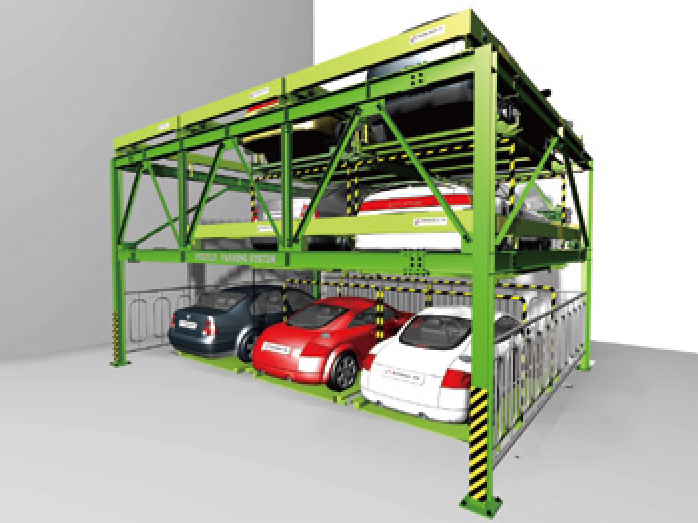

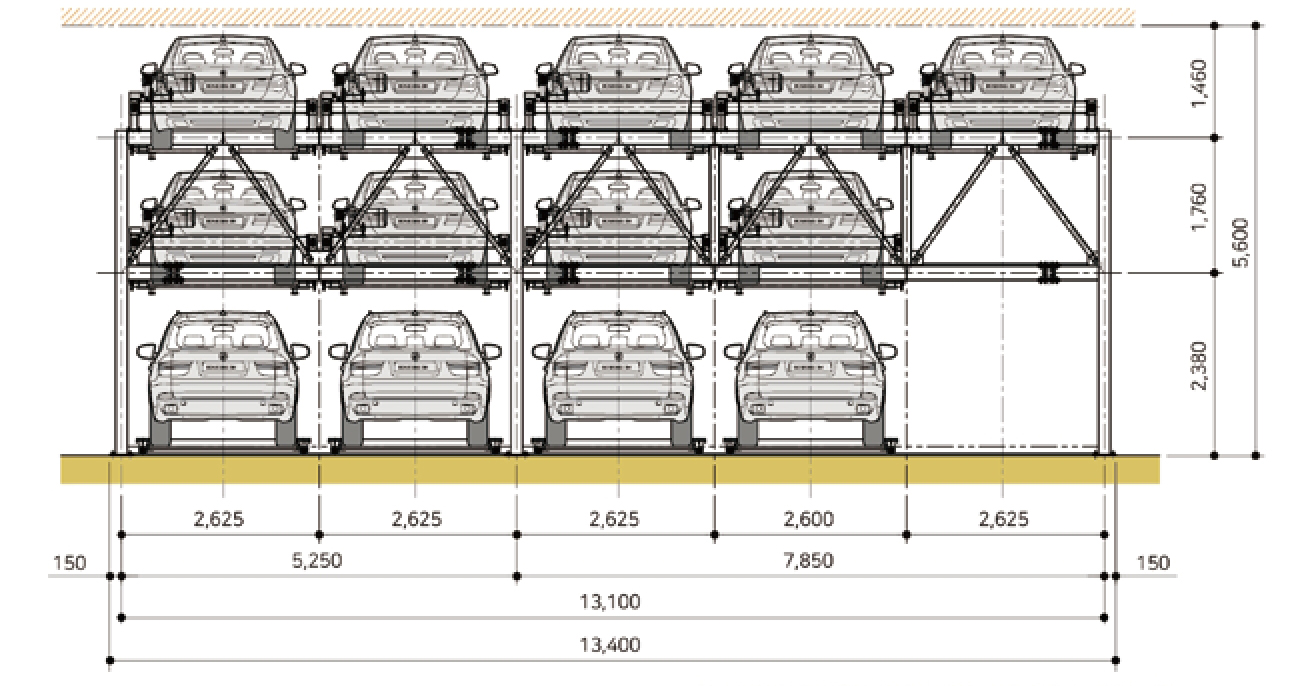

Above and Ground type / 3 Level
| SPECIFICATIONS | |||
|---|---|---|---|
| PLATFORM | GROUND | ABOVE | |
| DIMENSION | LENGTH | 4,800 mm | 5,160 mm |
| WIDTH | 1,900 mm | 1,900 mm | |
| HEIGHT | 1,850 mm | 1,550 mm | |
| WEIGHT | 1,850 kg | 1,850 kg | |
| LIFTING | MOTOR | 2.2 kW x 4P | |
| SPEED | APPROX. 4 m/min | ||
| SLIDING | MOTOR | 0.2 kW x 4P | |
| SPEED | APPROX. 7 m/min | ||
| POWER SOURCE | 380V × 4P x 60Hz | ||

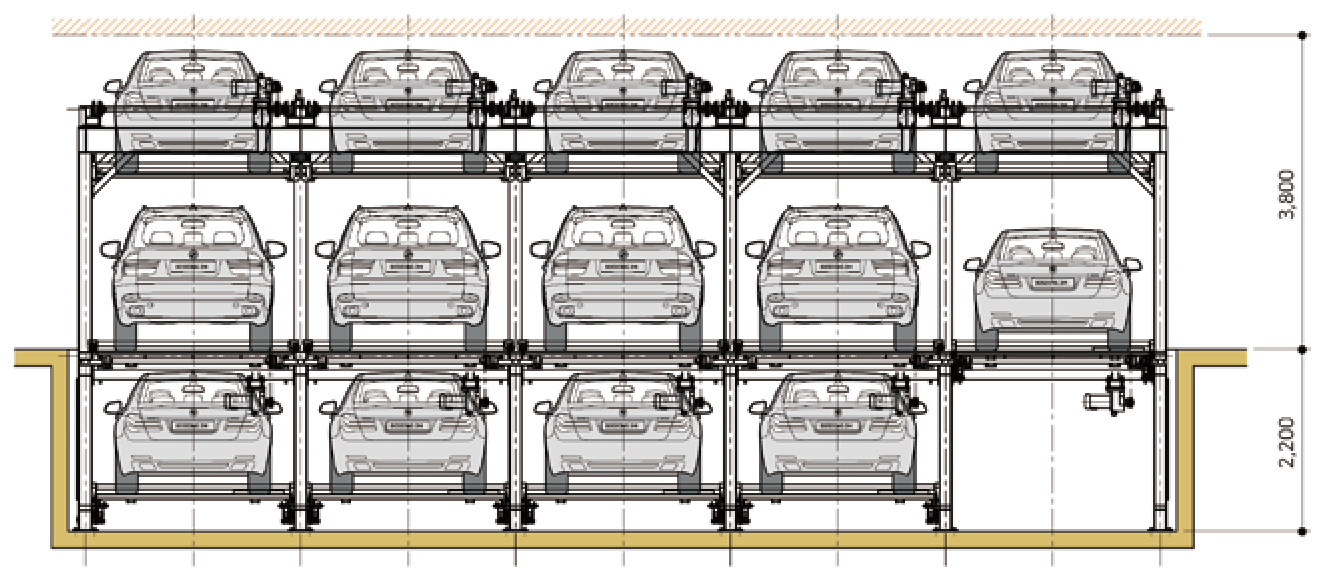

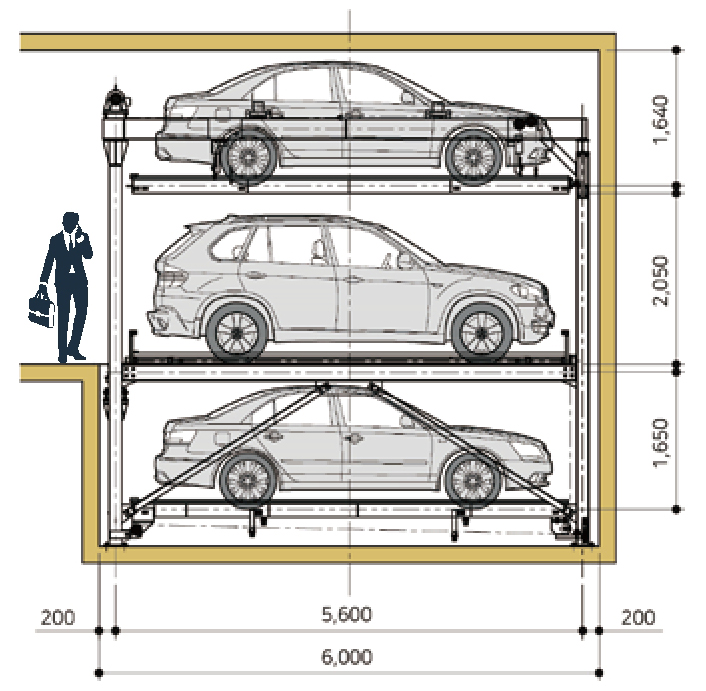

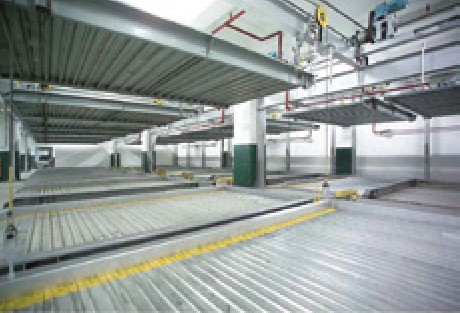

Above and Below Pit Type
| SPECIFICATIONS | |||
|---|---|---|---|
| PLATFORM | GROUND | ABOVE | |
| DIMENSION | LENGTH | 4,800 mm | 5,160 mm |
| WIDTH | 1,900 mm | 1,900 mm | |
| HEIGHT | 1,850 mm | 1,550 mm | |
| WEIGHT | 1,850 kg | 1,850 kg | |
| LIFTING | MOTOR | 2.2 kW x 4P | |
| SPEED | APPROX. 4 m/min | ||
| SLIDING | MOTOR | 0.2 kW x 4P | |
| SPEED | APPROX. 7 m/min | ||
| POWER SOURCE | 380V × 4P x 60Hz | ||

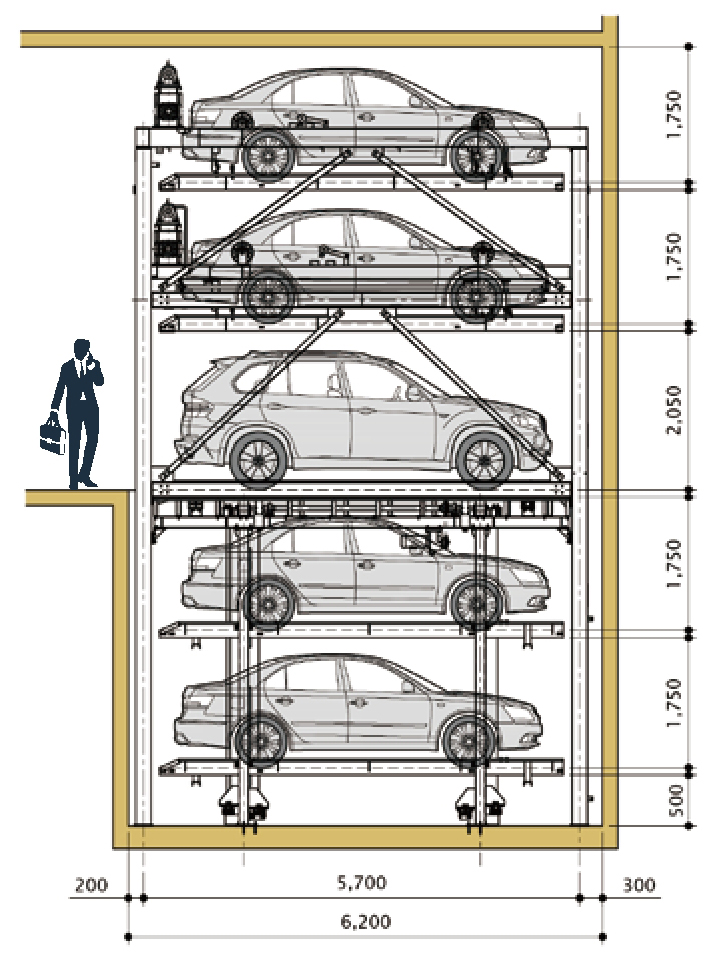

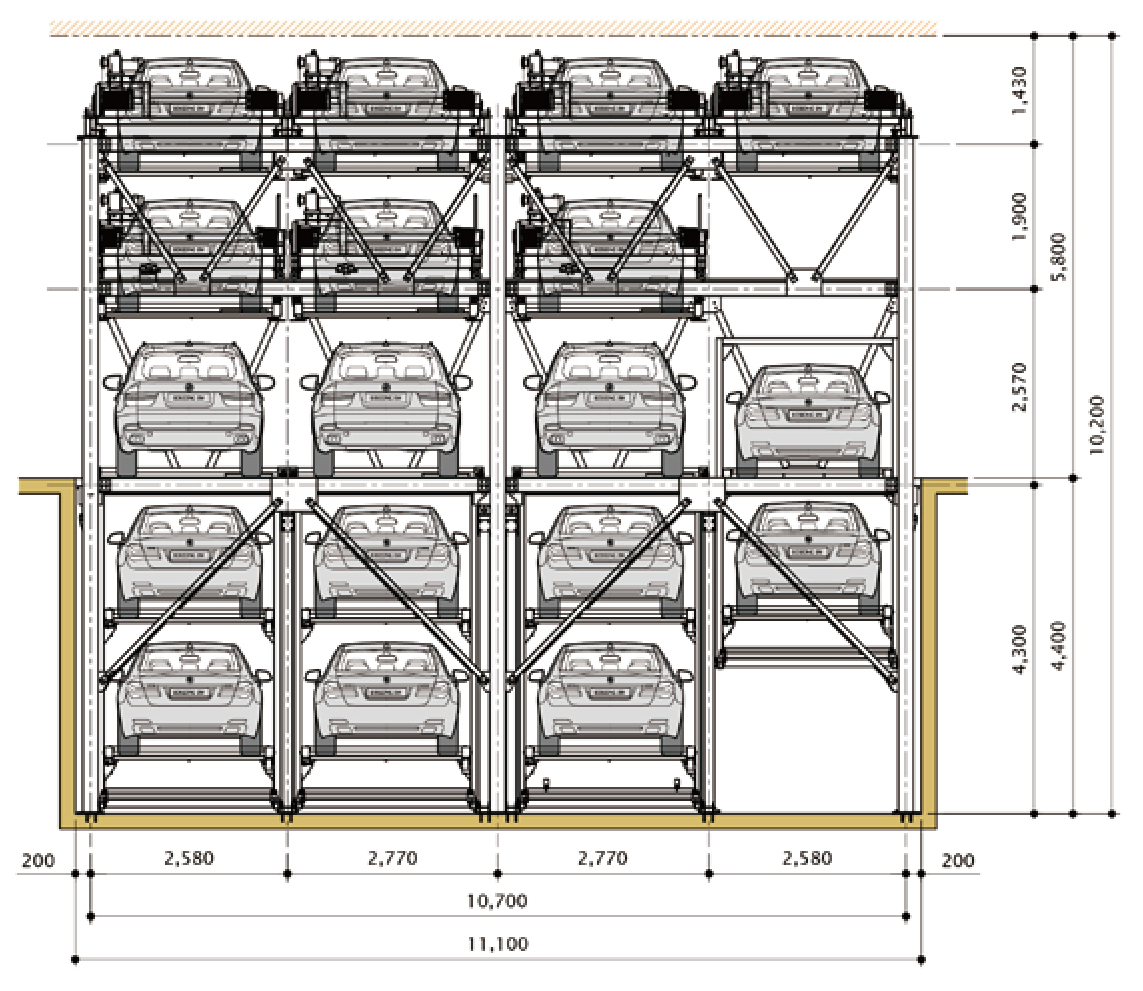

Above and Below Pit Type
| SPECIFICATIONS | |||
|---|---|---|---|
| PLATFORM | GROUND | ABOVE, PIT | |
| DIMENSION | LENGTH | 4,800 mm | 5,160 mm |
| WIDTH | 1,900 mm | 1,900 mm | |
| HEIGHT | 1,850 mm | 1,550 mm | |
| WEIGHT | 1,850 kg | 1,850 kg | |
| ABOVE LIFTING |
MOTOR | 2.2 kW x 4P | |
| SPEED | APPROX. 4 m/min | ||
| BELOW LIFTING |
MOTOR | 4.5 kW x 4P | |
| SPEED | APPROX. 4 m/min | ||
| SLIDING | MOTOR | 0.2 kW x 4P | |
| SPEED | APPROX. 7 m/min | ||
| POWER SOURCE | 380V × 4P x 60Hz | ||
