Cart Parking System

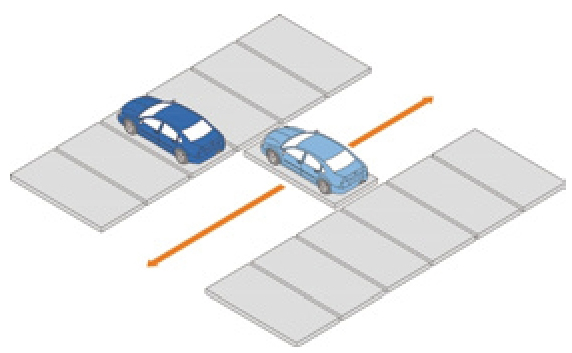

평면왕복식

  • 평면으로 배치되어 있는 고정된 주차구획에 운반기에 의하여
    자동차를 운반 이동하여 주차하도록 설계된 주차장치입니다.

주요특징

  • 주차대수가 많은 중·대형 주차설비에 적합합니다.
  • 자동차의 입·출고 시간이 빠릅니다.
  • 평면배치성이 우수합니다.
  • 단별로 한 대 혹은 두 대의 셔틀의 사용이 가능합니다.
SPECIFICATIONS
SYSTEM TYPE SHUTTLE STACKER PALLET
SHIFTING		 MOTOR 1.5 kW x 4P
  CAR TYPE SEDAN SUV SPEED APPROX. 20 m/min
DIMENSION LENGTH 5,160 mm 5,000 mm SAFETY DEVICE HOOK STOPPER
WIDTH 1,900 mm 1,900 mm OVER RUN LIMIT SWITCH
HEIGHT 1,550 mm 1,850 mm PHOTO SENSOR
WEIGHT 2,000 kg 2,200 kg EMERGENCY STOP SWITCH
LIFTING MOTOR 22 kW x 4P 30 kW x 4P SIGNAL LAMP
SPEED APPROX. 70 m/min CONDUCT PARKING CONDUCT MIRROR
SHUTTLE
RUNNING		 MOTOR 2.2 kW x 4P OPERATION SIGNAL LAMP
SPEED APPROX. 40 m/min CONTROL
 P. L. C & INVERTER
PALLET
PICKING		 MOTOR 1.5 kW x 4P DOOR TYPE AUTO DOOR (2UP/DN)
SPEED APPROX. 5 m/min POWER SOURCE AC 380V × 4P x 60Hz

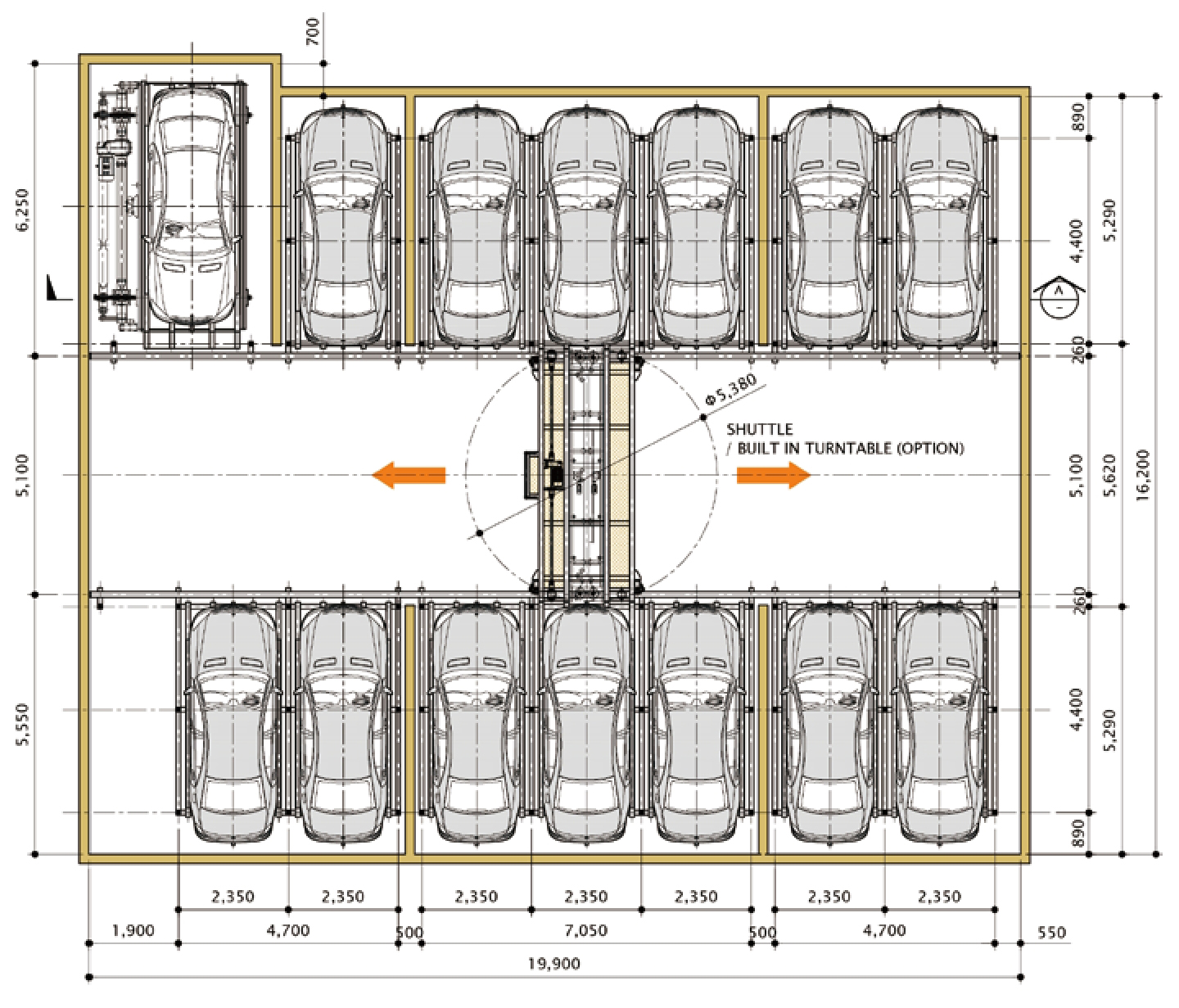

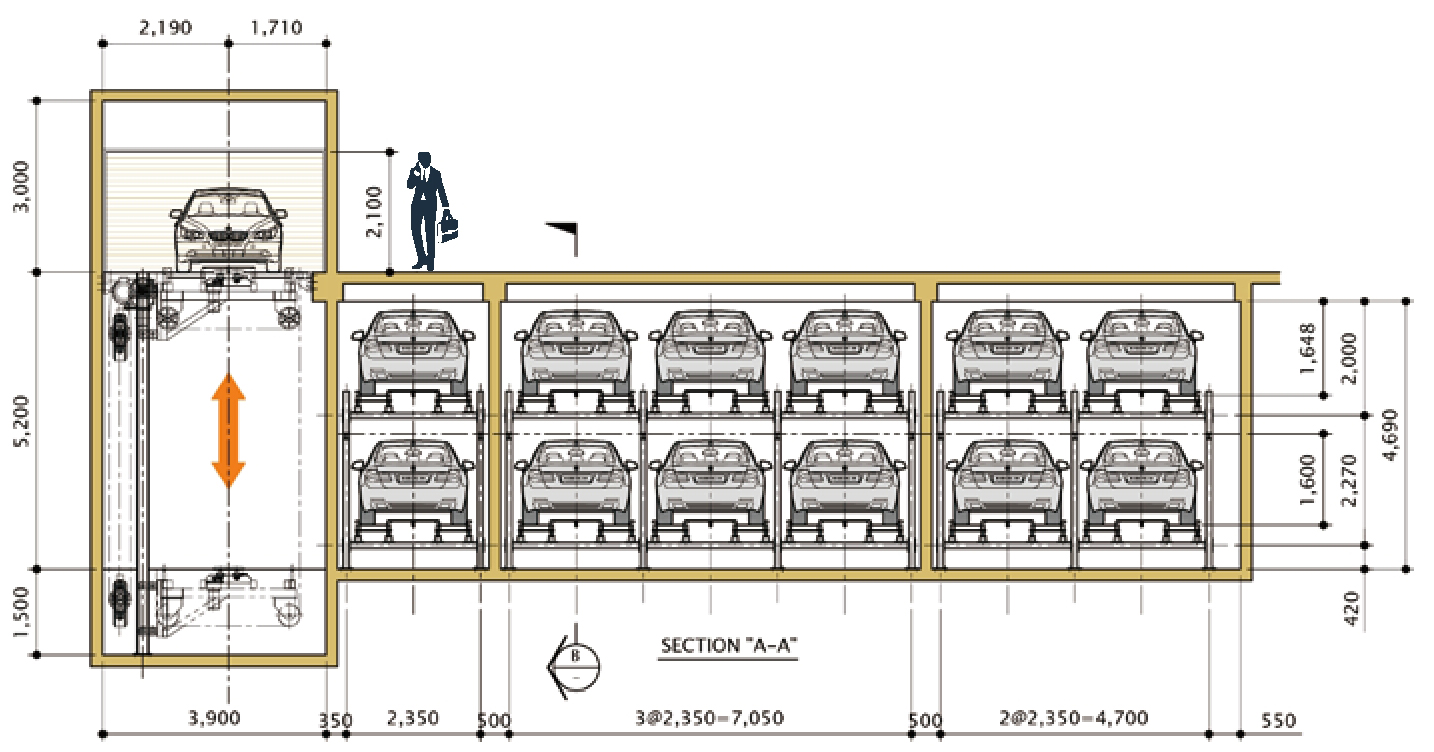

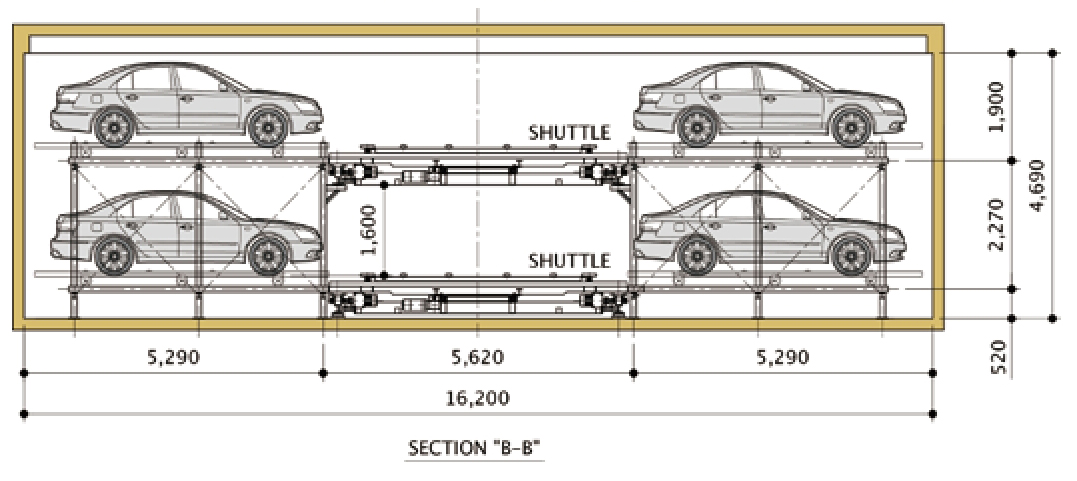

Sideways Running Type (Internal Turntable)

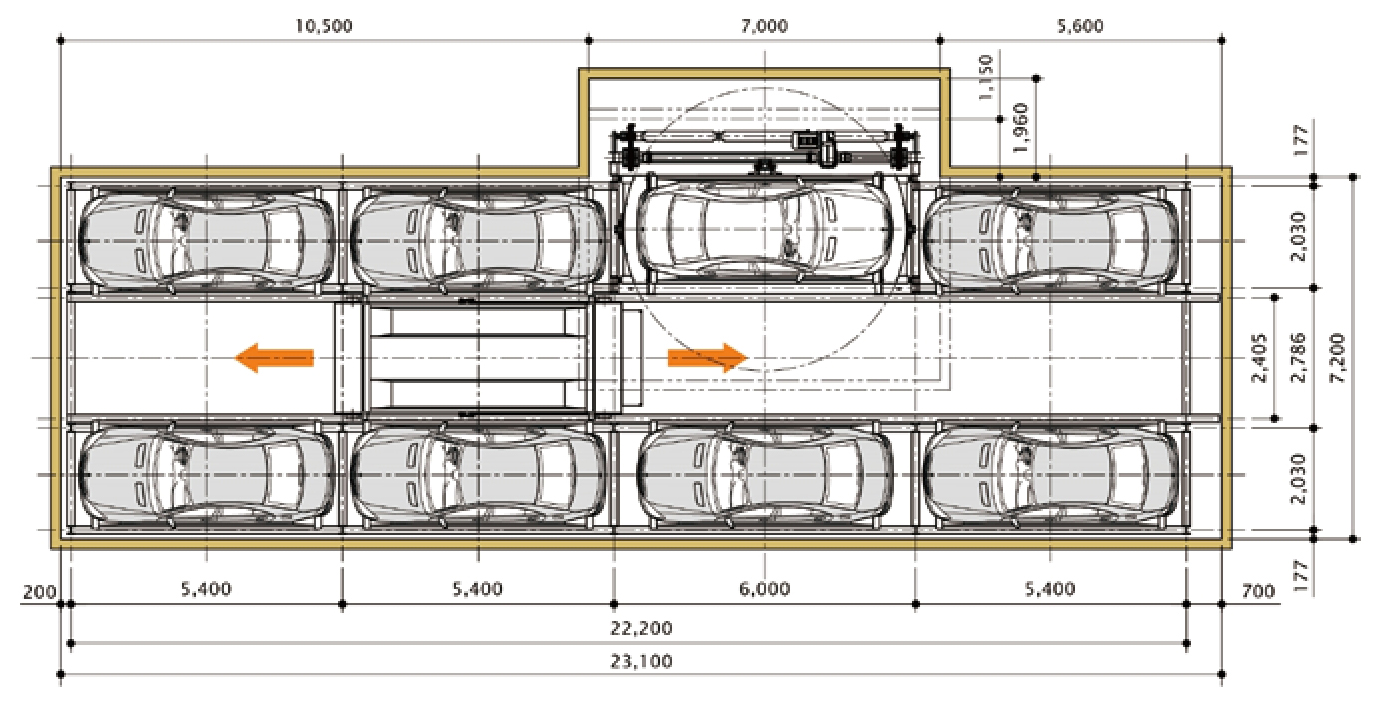

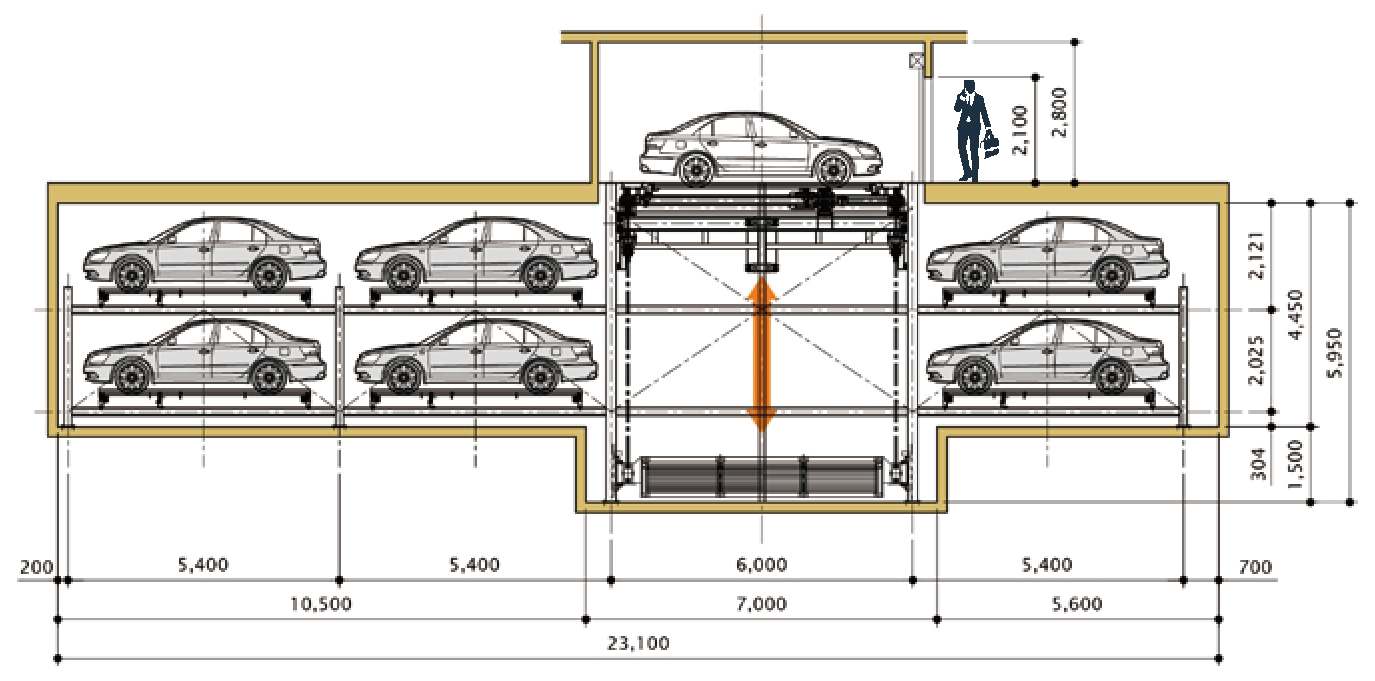

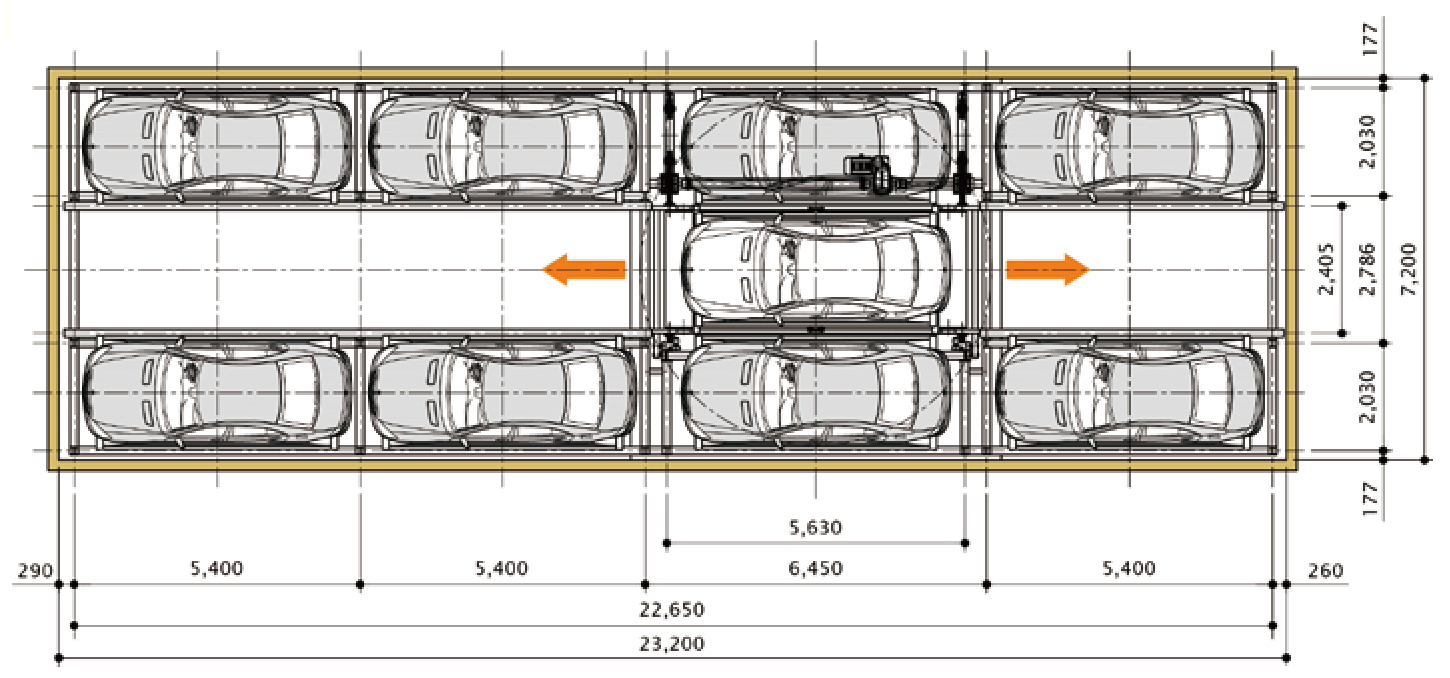

Lengthwise Running Type (Separated Lift)

SPECIFICATIONS
SYSTEM TYPE SHUTTLE CAR STACKER
CAR TYPE SEDAN SUV
DIMENSION LENGTH 5,160 mm 5,000 mm
WIDTH 1,900 mm 1,900 mm
HEIGHT 1,550 mm 1,850 mm
WEIGHT 2,000 kg 2,200 kg
LIFTING MOTOR 22 kW x 4P 30 kW x 4P
SPEED APPROX. 50 m/min
SHUTTLE
RUNNING		 MOTOR 2.2 kW x 4P
SPEED APPROX. 40 m/min
PALLET
PICKING		 MOTOR 1.5 kW x 4P
SPEED APPROX. 5 m/min
PALLET
SHIFTING		 MOTOR 1.5 kW x 4P
SPEED APPROX. 20 m/min

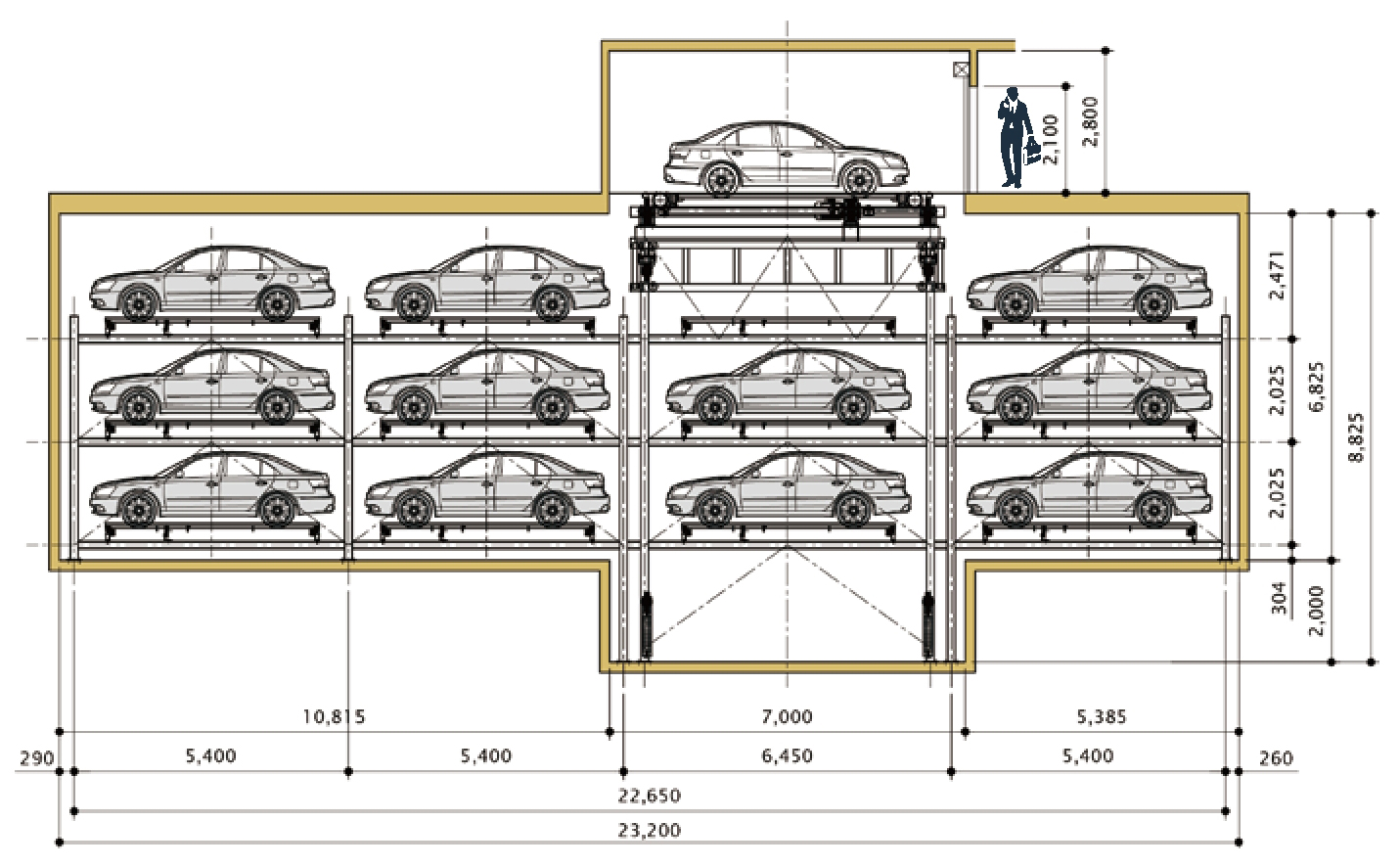

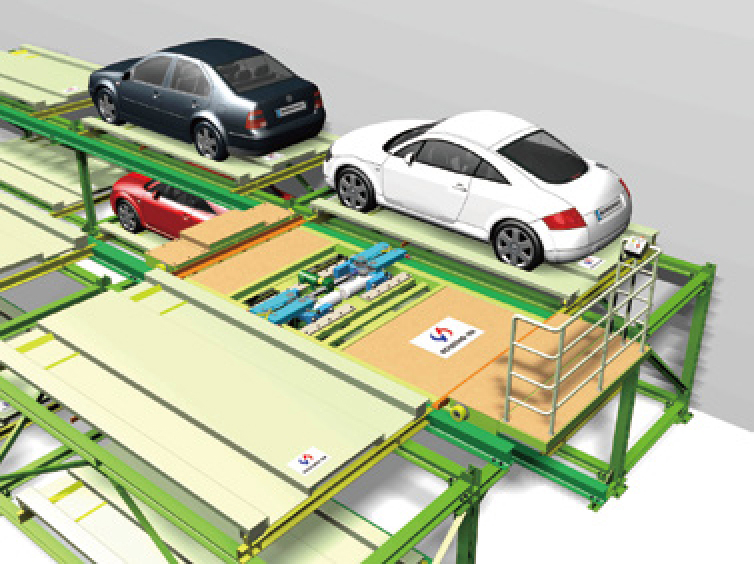

Lengthwise Running Type (Intergrated Lift)
