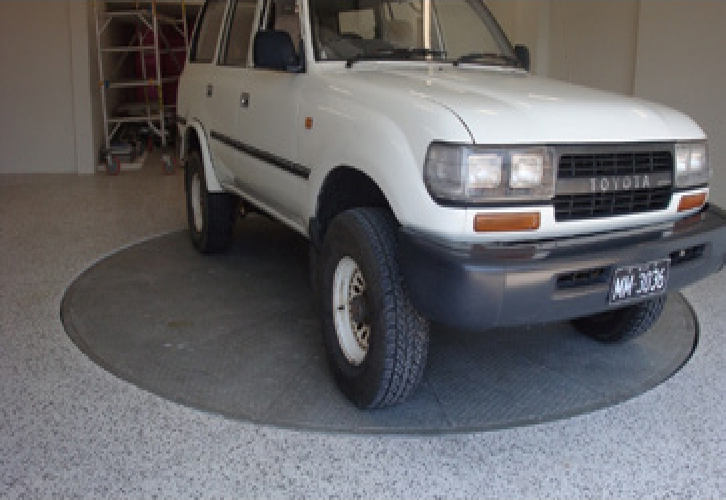

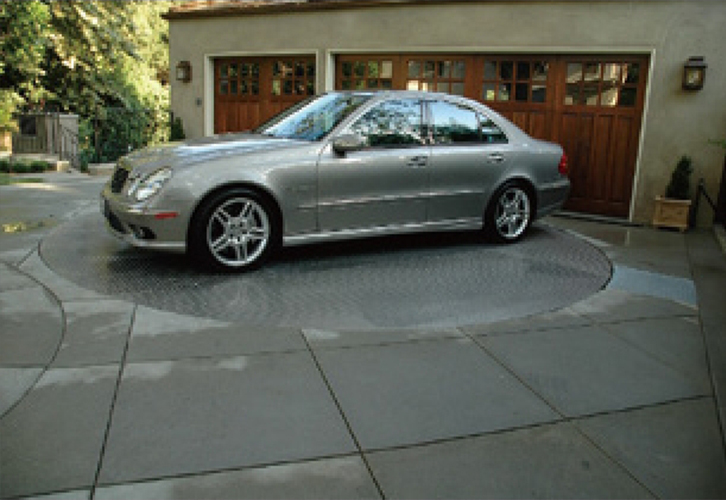

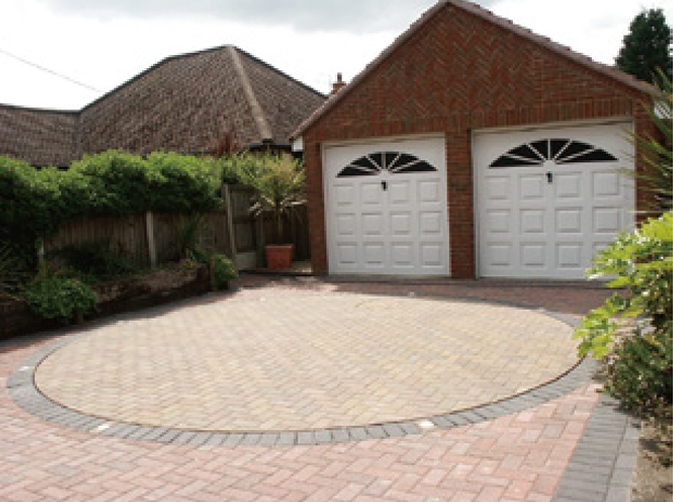

Car Turntable
턴테이블
- 좁은 공간에서 자동차의 입·출고를 용이하게 하기 위해 바닥의 테이블을
회전시켜 자동차의 방향을 전환시켜주는 장치입니다.
턴테이블을 설치하기 위해 다음과 같은 사항이 요구됩니다.
- 턴테이블 하중을 지지할 수 있는 바닥면이 필요합니다.

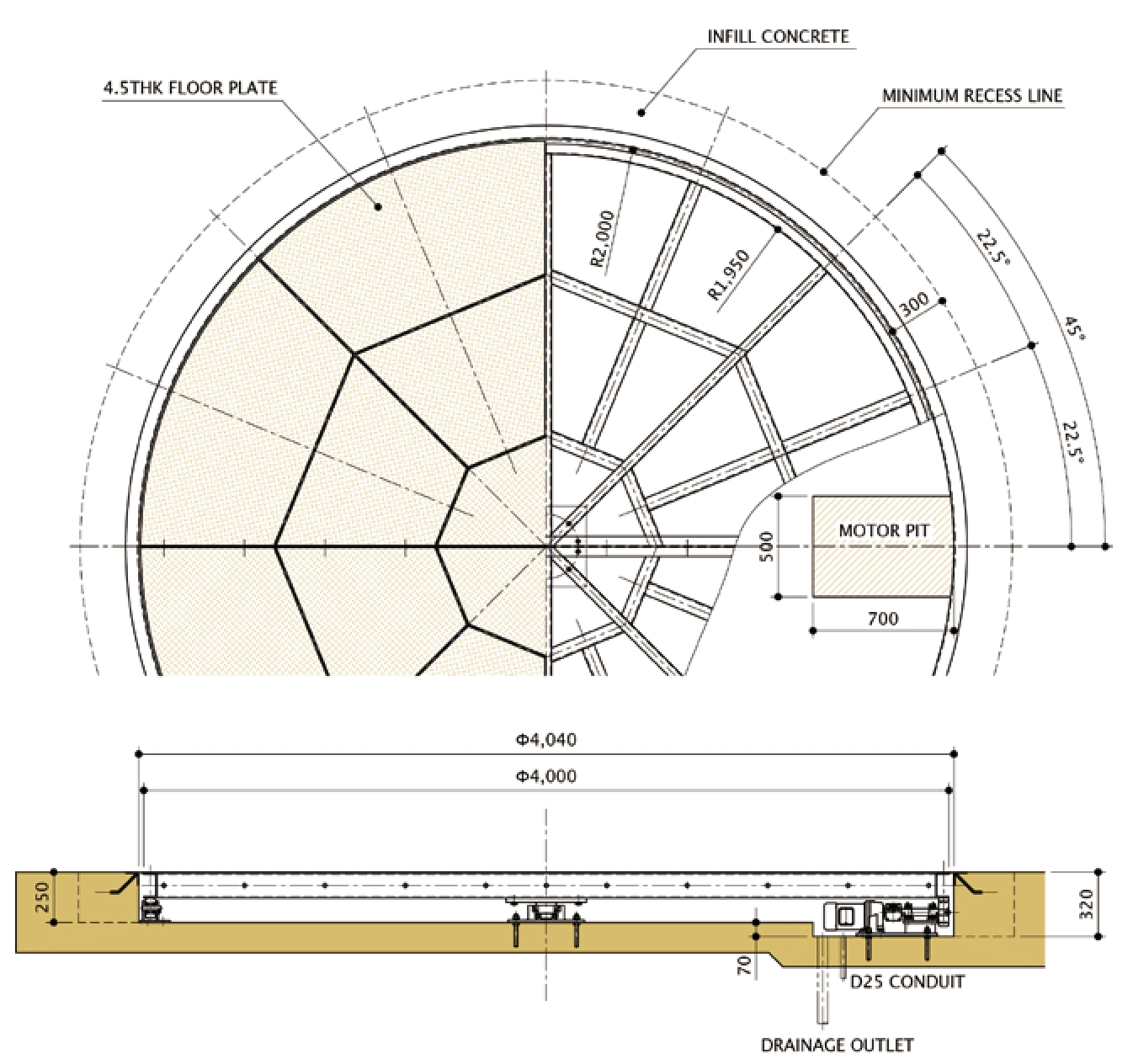

- 배수구를 포함한 250mm의 MOTOR PIT가 필요합니다.
- 3상 전원공급장치 및 차단스위치가 턴테이블 제어위치에 제공되어야 합니다.
(턴테이블의 5M이내 벽면) - MOTOR PIT은 교통흐름이 적은 곳에 위치해야 합니다.
- 턴테이블이 평평하지 않은 곳에 설치될 경우,
MOTOR PIT는 낮은 쪽에 위치해야 합니다.
| SPECIFICATIONS |
|
|---|---|
| UNLOADING WEIGHT |
1,100 kg |
| LOADING WEIGHT |
3,600 kg |
| OUTSIDE DIAMETER |
4,000 mm |
| MOTOR POWER | 0.4 kW x 4P × 1/60 |
| R. P. M | 1750 x 1/60 x 150/4000 = 1.1 rpm |
| SPEED | 1.1 x 3.14 x 4 = 13.8 m/min |

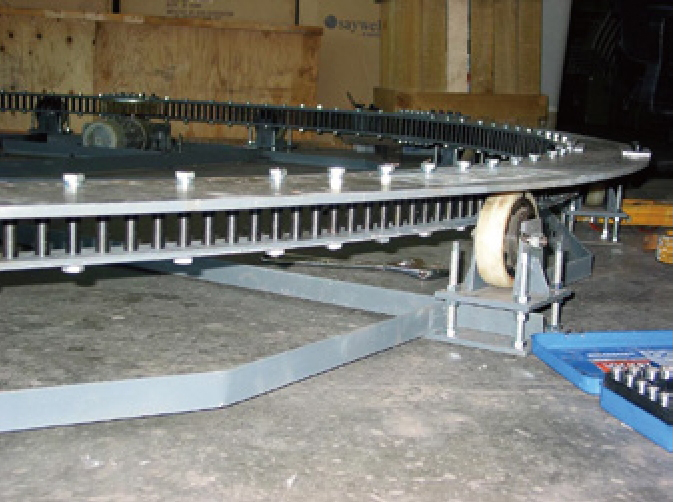

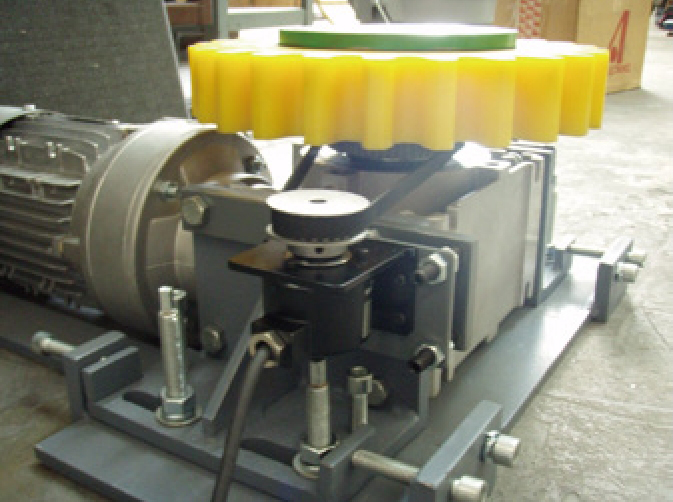

Turntable / Pin-gear Drive Type
